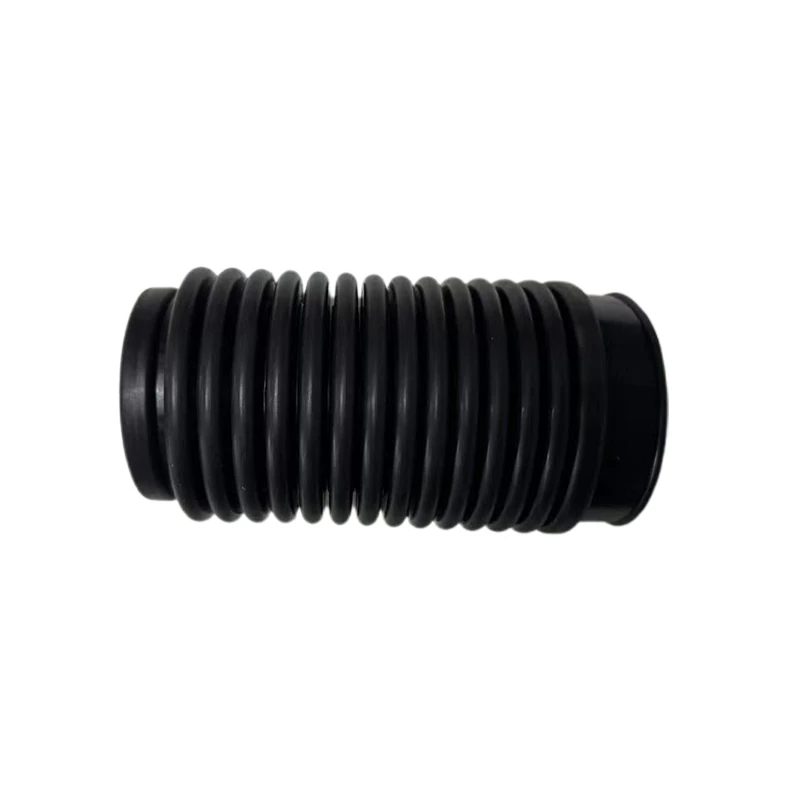

Budowa mieszków
Mieszek jest uformowany jako ciągły formowany korpus gumowy z elastycznymi zwojami pomiędzy dwoma końcami łączącymi. Każda sekcja konstrukcyjna przyczynia się do kontrolowanej deformacji przy zachowaniu wymaganego prześwitu wokół chronionego elementu.
- Zawinięty korpus - Powtarzające się zakrzywione sekcje zapewniają elastyczną geometrię ściany wymaganą do kontrolowanego rozszerzania, ściskania i zginania.
- Sekcje przejściowe - Stopniowe przejścia pomiędzy zwojami pomagają rozłożyć deformację wzdłuż mieszka, zamiast koncentrować ruch w jednym punkcie.
- Sekcje końcowe - Obydwa końce mogą mieć różne średnice, stopnie, rowki lub profile montażowe, w zależności od połączonych komponentów.
- Luz wewnętrzny - Wewnętrzną wnękę można utworzyć wokół ruchomego elementu, aby zapewnić wystarczający prześwit podczas jego skoku roboczego.
Mieszankę gumy należy wybrać w zależności od cieczy, temperatury, narażenia na warunki atmosferyczne i warunków mechanicznych otaczających mieszek. Różne materiały zapewniają różną charakterystykę rezystancji i powinny być dopasowane do rzeczywistego środowiska pracy.
- NBR - Powszechnie stosowane w przypadku, gdy mieszek jest narażony na działanie olejów mineralnych, smarów i płynów mechanicznych.
- EPDM - Odpowiedni do zastosowań związanych z wodą, wilgocią, ozonem, warunkami atmosferycznymi i narażeniem na działanie czynników zewnętrznych, gdzie odporność na olej nie jest głównym wymaganiem.
- Silikon / VMQ - Można wybrać tam, gdzie ważna jest elastyczność i możliwość dostosowania temperatury, w tym w wybranych zastosowaniach związanych z izolacją elektryczną.
- FKM - Rozważany w środowiskach, w których występują oleje, paliwa i wybrane chemikalia, gdzie wymagana jest większa odporność na płyny.

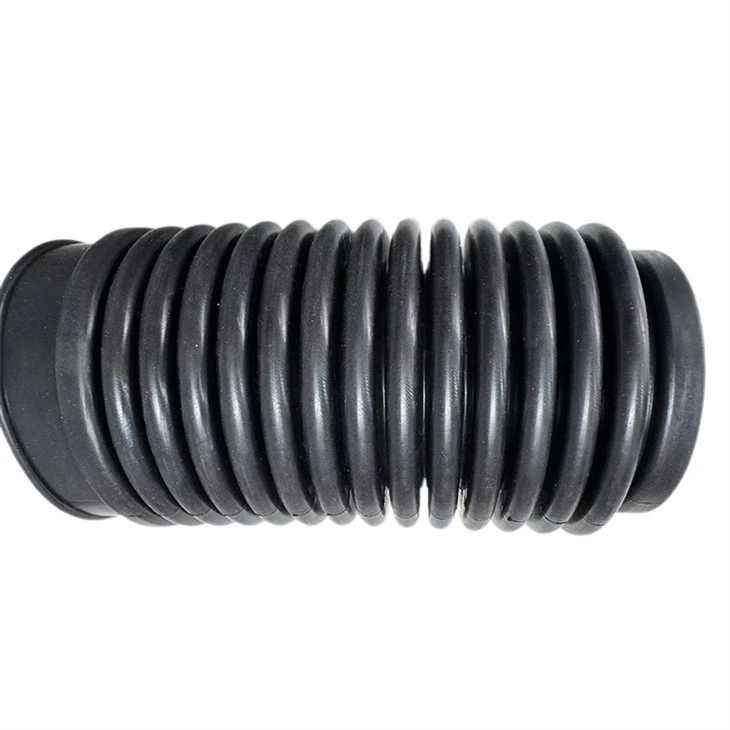

Produkcja niestandardowych elastycznych mieszków gumowych
Chaoyue opracowuje niestandardowe mieszki gumowe w zależności od zakresu ruchu, przestrzeni montażowej i wymagań przyłączeniowych montażu klienta. Rozwój produktu może opierać się na rysunkach, próbkach, danych CAD lub współpracujących komponentach.
- Geometria splotu - Wysokość, nachylenie, ilość i ogólny profil splotu można dostosować do wymaganego ruchu i dostępnej przestrzeni instalacyjnej.
- Konfiguracja końcówki - Różne średnice końcówek, przekroje schodkowe, rowki i interfejsy montażowe można włączyć do tej samej konstrukcji mieszków.
- Rozwój wymiarowy - Długość całkowitą, prześwit wewnętrzny, profil ściany i krytyczne wymiary montażowe można ustalić zgodnie z zatwierdzoną specyfikacją.
- Produkcja-na podstawie próbek - Istniejące mieszki można ocenić jako punkt odniesienia przy opracowywaniu profili, przygotowaniu narzędzi, zatwierdzeniu próbki i późniejszej produkcji seryjnej.
Często zadawane pytania
Czy dwa końce gumowego mieszka mogą mieć różne rozmiary połączeń?
Tak. Można zastosować różne średnice końcowe lub profile połączeń, gdy połączone komponenty wymagają różnych interfejsów.
Jak zapobiec nadmiernemu rozciągnięciu mieszka podczas montażu?
Instalacja powinna utrzymywać mieszek w określonej pozycji roboczej i zakresie ruchu. Nadmierne rozciąganie, ściskanie lub skręcanie podczas montażu może spowodować dodatkowe obciążenie zwojów.
Czy mieszek gumowy może pracować w pozycji częściowo ściśniętej?
Można, pod warunkiem, że położenie montażowe i skok roboczy mieszczą się w granicach projektowych. Przy wyborze produktu należy sprawdzić dostępną długość instalacji i wymagany ruch.
