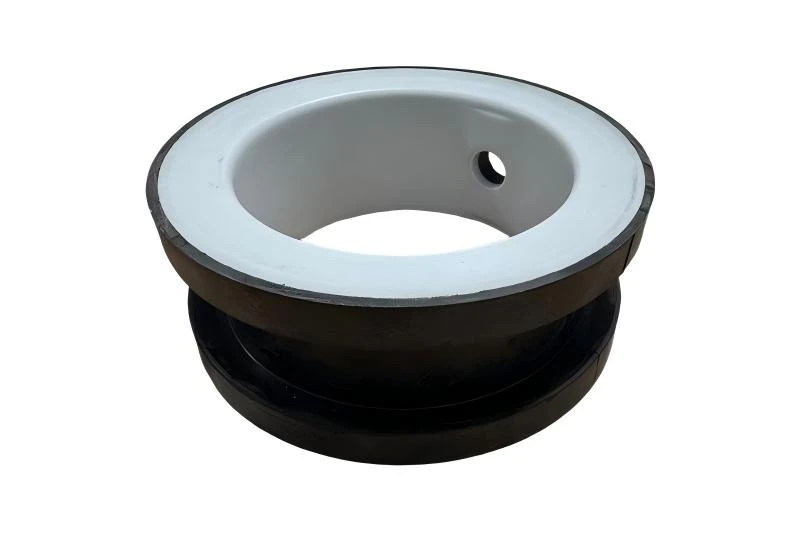

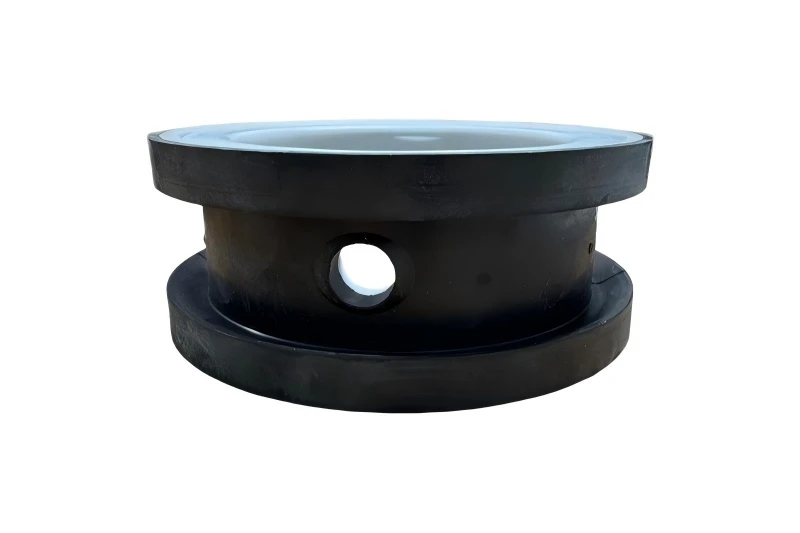

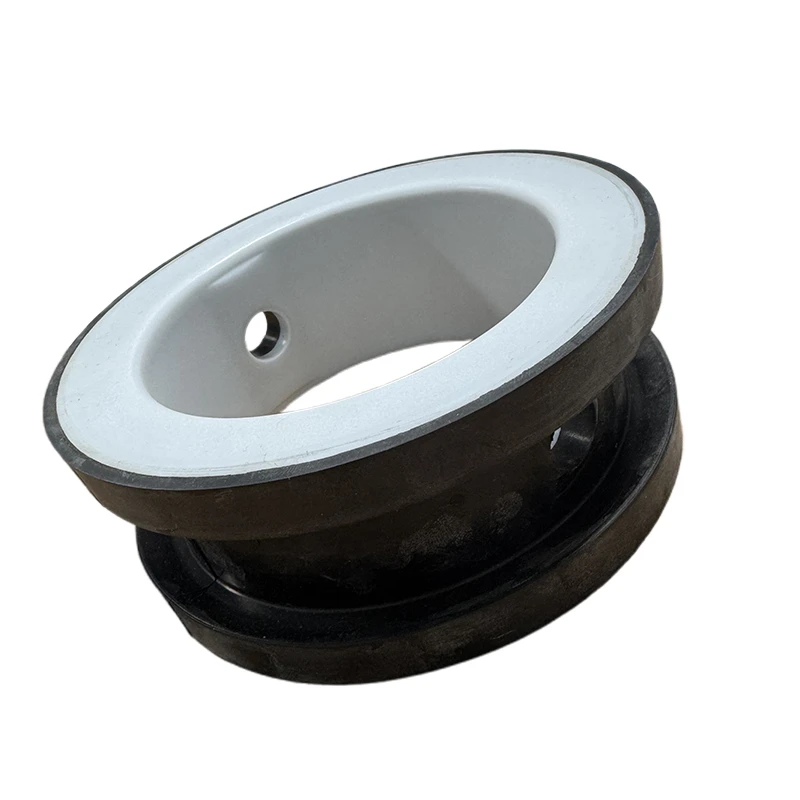

Dane techniczne gniazda zaworu motylkowego z Vitonu
| Przedmiot | Specyfikacja |
|---|---|
| Typ produktu | Gniazdo zaworu motylkowego |
| Tworzywo | Viton/FKM |
| Twardość | Dostosowany brzeg A |
| Rozmiar zaworu | Dostosowane |
| Profil siedziska | Dostosowane |
| Temperatura pracy | Zależnie od aplikacji- |
| Personalizacja | Na podstawie rysunku/próbki |
- Odpowiedni typ zaworu: przepustnica płytkowa, przepustnica z występem, koncentryczna przepustnica z miękkim uszczelnieniem
- Obowiązujące ciśnienie: norma dotycząca rurociągów przemysłowych PN10, PN16
- Materiał: 100% czysty Viton (FKM) Fluoroelastomer
- Zakres rozmiarów: DN40 ~ DN600 (obsługa niestandardowego dostosowania w pełnym rozmiarze)
- Medium robocze: olej, woda o wysokiej temperaturze, para wodna, rozpuszczalnik organiczny, medium chemiczne, ścieki przemysłowe
- Branże zastosowań: Przemysł naftowy, chemiczny, elektrownie, HVAC, farmaceutyczny, przetwórstwo spożywcze, sprzęt mechaniczny, inżynieria komunalna
Wydajność materiału gniazda Viton zaworu motylkowego
Wyposażone w integralną, formowaną, sprężystą strukturę uszczelniającą z niezwykle precyzyjną tolerancją wymiarową i doskonałym dopasowaniem do korpusu zaworu, nasze gniazdo przepustnicy z Vitonu składa się z trzech warstw funkcjonalnych, aby zapewnić szczelność i zerowy wyciek oraz długotrwałe i trwałe uszczelnienie:
- Zewnętrzna stała warstwa montażowa: podstawa z gumy Viton o wysokiej twardości, ciasno pasowana do rowka w korpusie zaworu, zapobiegająca poluzowaniu, zapobiegająca odkształceniom, stabilna instalacja, odpowiednia do długotrwałych wibracji rurociągu.
- Środkowa elastyczna warstwa uszczelniająca: Zoptymalizowana elastyczna struktura łuku, ściśle dopasowana do powierzchni dysku zaworu, tworzy efekt uszczelnienia bąbelkowo-szczelnego, skutecznie kompensuje błędy montażowe i zużycie sprzętu, utrzymuje zerowy wyciek przez długi czas.
- Wewnętrzna warstwa robocza odporna na zużycie: Formuła o niskim współczynniku tarcia i przeciwdziałająca starzeniu, zmniejsza straty tarcia podczas otwierania i zamykania zaworu, jest odporna na średnią erozję, znacznie wydłuża żywotność gniazda zaworu.
Zalety konstrukcyjne: Jednoczęściowa, zintegrowana listwa bez szczelin łączących, zapewniająca stabilne uszczelnienie. Umożliwia szybką wymianę na miejscu bez całkowitego demontażu zaworu, co znacznie skraca przestoje konserwacyjne. W pełni kompatybilne ze standardowymi przepustnicami PN10/PN16 i większością zaworów większości popularnych marek europejskich i amerykańskich.
Produkcja niestandardowych gniazd zaworów motylkowych
Istniejące dopasowanie zaworów
Klienci mogą podać model zaworu, istniejącą tuleję lub informacje o zespole zaworu, aby gniazdo mogło zostać zaprojektowane w oparciu o rzeczywisty element, a nie ogólną specyfikację zaworu.
Rozwój narzędzi
Można opracować dedykowane oprzyrządowanie do formowania dla geometrii siedziska klienta, przy czym konfiguracja oprzyrządowania zależy od końcowego profilu gumy i wymagań produkcyjnych.
Pierwsza-weryfikacja artykułu
Wstępnie uformowane próbki można sprawdzić i zmontować z odpowiednimi elementami zaworu przed potwierdzeniem specyfikacji produkcyjnej.
Powtórz kontrolę produkcji
Po zatwierdzeniu próbki i specyfikacji kolejne partie mogą być produkowane w oparciu o te same odniesienia produkcyjne, aby zachować spójność w przypadku powtarzających się zamówień.
Kontrola gniazda zaworu motylkowego z Vitonu
- Kontrola wymiarowa
Gotowe gniazda można sprawdzić pod kątem zatwierdzonych wymiarów, w tym krytycznych średnic, grubości, otworów na wały i przekrojów profili.
- Badanie twardości
Twardość Shore A sprawdzana jest pod kątem określonych wymagań produkcyjnych, aby zachować spójność pomiędzy dostarczonymi partiami.
- Kontrola powierzchni formowanej
Gotowe gniazdo sprawdza się pod kątem widocznych wad formowania, takich jak pęknięcia, nacięcia, nadmierne wypływki, niepełne wypełnienie i nierówności powierzchni.
- Kontrola specyfikacji
Specyfikacja materiału, twardość, wersja rysunku i inne potwierdzone wymagania produkcyjne mogą być rejestrowane w celu powtórzenia produkcji.
Kompatybilność gniazda z Vitonu z zaworem motylkowym
Dopasowanie dysku
Profil gniazda jest produkowany zgodnie z rzeczywistą konfiguracją dysku, aby zachować wymagany kontakt podczas pracy zaworu.
Dopasowanie korpusu zaworu
Zewnętrzna geometria gniazda odpowiada wewnętrznej konstrukcji korpusu zaworu, co pozwala na prawidłowe ustawienie gniazda podczas montażu.
Konfiguracja wału
Otwory wału i powiązane obszary gniazd można wykonać zgodnie z układem trzpienia zaworu, zamiast opierać się na otworze uniwersalnym.
Wymiana na podstawie serii-
W przypadku zamówień na wymianę można wykorzystać model zaworu, istniejące gniazdo, rysunek lub próbkę w celu ustalenia prawidłowej specyfikacji gniazda przed rozpoczęciem produkcji.
Producent gniazda motylkowego z Vitonu
Chaoyue koncentruje się na formowanych elementach gumowych do zastosowań w uszczelnieniach przemysłowych i zaworach, a możliwości produkcyjne obejmują gniazda zaworów motylkowych i inne niestandardowe części gumowe.
- Produkcja form gumowych - Spełnia różne wymagania w zakresie formowania gniazd zaworów, tulei, kołpaków, uszczelek i innych elementów formowanych gumowo.
- Wsparcie inżynieryjne - Rozwój produktu może obejmować przegląd konstrukcji, rozwój form, produkcję próbną i potwierdzenie próbki przed regularną produkcją.
- Zdolność produkcyjna - Odpowiednia zarówno dla projektów rozwojowych, jak i bieżących programów produkcyjnych, gdzie wymagane są spójne specyfikacje dla wielu zamówień.
- Klient-Specjalna dostawa - Identyfikacja produktu, opakowanie, dokumentacja i obsługa zamówień mogą zostać zorganizowane zgodnie z wymaganiami zakupowymi producentów zaworów i dystrybutorów przemysłowych.
Od początkowego opracowania produktu po powtarzalną dostawę, Chaoyue zapewnia proces produkcyjny skupiający się na produkcji niestandardowych elementów gumowych i długoterminowych-dostawach B2B.
Często zadawane pytania
Jaka jest różnica pomiędzy gniazdem Viton a gniazdem przepustnicy z EPDM/NBR?
Gniazda EPDM doskonale sprawdzają się w środowiskach wodnych i niskotemperaturowych, natomiast gniazda NBR nadają się do powszechnie stosowanych mediów olejowych. Jako wysokowydajny materiał z fluorokauczuku, gniazda Viton (FKM) charakteryzują się znacznie lepszą odpornością na wysokie temperatury (-20° ~ 220°) i odpornością na korozję chemiczną. Stanowią optymalny wybór w trudnych warunkach, takich jak środowisko petrochemiczne, oleje o wysokiej temperaturze i rozpuszczalniki organiczne, charakteryzując się bardziej stabilną wydajnością i dłuższą żywotnością.
Czy gniazdo zaworu motylkowego Viton jest łatwe w montażu i wymianie?
Nasze jednoczęściowe, formowane siedzenia z Vitonu umożliwiają szybką wymianę typu „podłącz i używaj”. Do instalacji i wymiany na miejscu nie jest wymagany pełny demontaż zaworu, co skutecznie oszczędza koszty pracy i przestoje konserwacyjne, idealnie nadaje się do projektów inżynieryjnej konserwacji posprzedażnej i wymiany sprzętu wsadowego.
Jakie warunki pracy nie są odpowiednie dla gniazda zaworu Viton?
Fotele z Vitonu nie nadają się do długotrwałej pracy w środowiskach zawierających silne zasady, silne kwasy utleniające i czystą wodę o bardzo niskiej temperaturze. Zalecimy opłacalne materiały alternatywne, takie jak EPDM i PTFE, zgodnie z rzeczywistymi warunkami pracy i potrzebami projektu.
