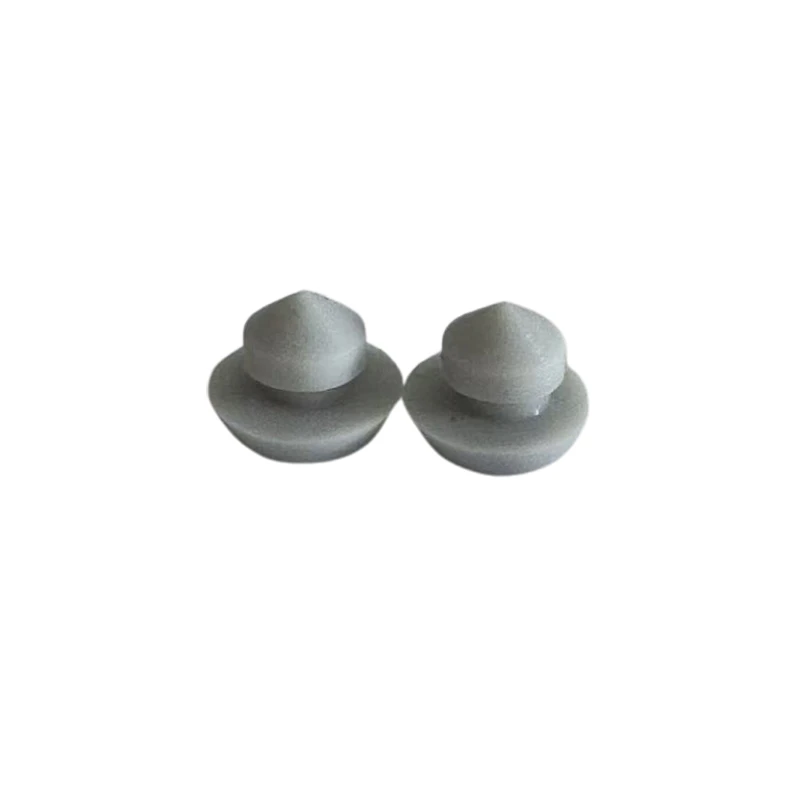

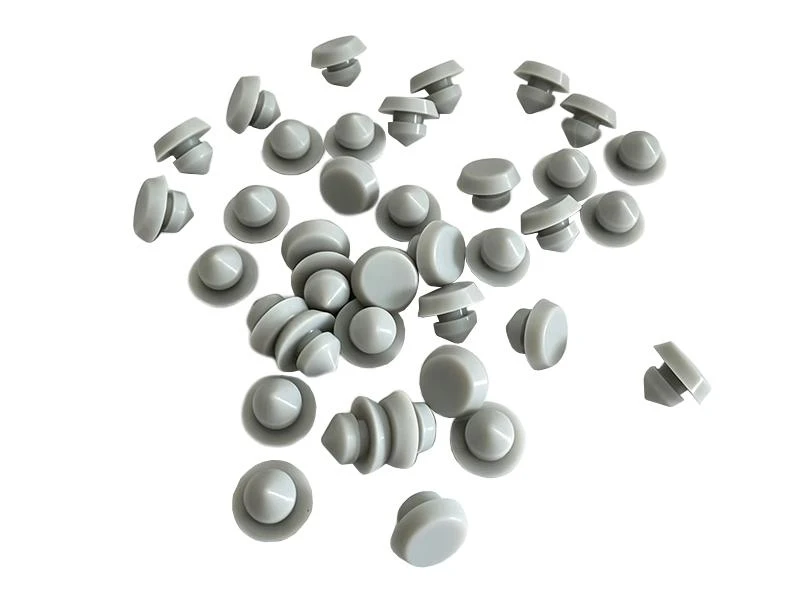

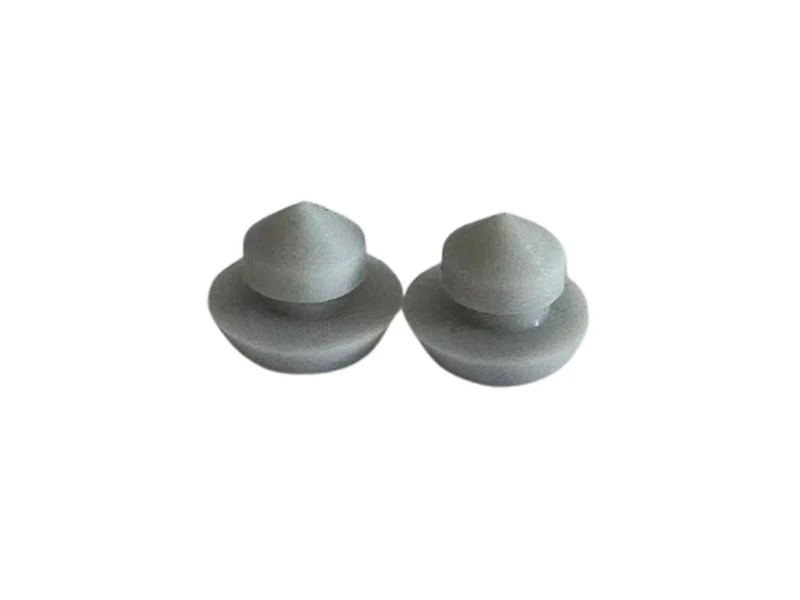

Zatyczka silikonowa jest formowana jako ciągły element gumowy z określonym łbem, korpusem wkładanym i rowkiem ustalającym. Geometria jest zaprojektowana tak, aby można ją było umieścić w przygotowanym otworze panelu bez dodatkowego sprzętu mocującego.
- Głowica wtyczki - Powiększona górna część zakrywa otwór panelu i zapewnia wykończoną powierzchnię po instalacji.
- Korpus wsuwany - Przechodzi przez otwór panelu i ma wymiary dostosowane do wymaganej średnicy otworu.
- Rowek ustalający - Wgłębiony rowek wokół korpusu wtyczki przyjmuje krawędź panelu i zapewnia mechaniczne utrzymanie po włożeniu.
- Powierzchnia styku panelu - Spód łba i występy rowków tworzą kontrolowane powierzchnie styku z panelem, pomagając ustawić wtyczkę na stałej głębokości.
Zgodność rozmiaru otworu i grubości panelu
Prawidłowe dopasowanie zależy zarówno od średnicy otworu, jak i grubości panelu. Kołek należy określić w oparciu o faktycznie wycięty lub wywiercony otwór, a nie sam nominalny rozmiar panelu.
- Średnica otworu - Sekcja wstawiania jest wymiarowana wokół docelowej średnicy otworu, aby uzyskać wymagane-pasowanie na wcisk.
- Grubość panelu - Szerokość i głębokość rowka powinny odpowiadać rzeczywistej grubości panelu, aby krawędź panelu mogła prawidłowo osadzić się w części ustalającej.
- Średnica łba - Łeb powinien zapewniać wystarczające zachodzenie na siebie wokół otworu, bez zakłócania sąsiednich elementów lub elementów montażowych.
- Tolerancja wymiarowa - Przy ustalaniu ostatecznych wymiarów kołka należy uwzględnić tolerancję wykonania otworu, grubość powłoki i odkształcenie panelu.
Wydajność materiału silikonowego
Regeneracja elastyczna
Silikon odkształca się podczas-montażu na wcisk i powraca do swojego pierwotnego profilu po przejściu przez otwór w panelu, pomagając zachować zaprojektowaną geometrię-rowka ustalającego.
Elastyczność temperaturowa
Materiał pozostaje elastyczny pod wpływem zmian temperatury, dzięki czemu wtyczka zachowuje swoje dopasowanie, gdy sprzęt jest poddawany powtarzającym się cyklom ogrzewania i chłodzenia.
Odporność na warunki pogodowe i ozon
Silikon można stosować w przypadku narażonych urządzeń, w których wtyczka może być narażona na działanie światła słonecznego, ozonu, wilgoci i zmieniających się warunków zewnętrznych.
Długoterminowa-stabilność fizyczna
Odpowiedni związek silikonowy może zachować swoją elastyczność i zachowanie wymiarowe podczas długotrwałej pracy, pod warunkiem, że rzeczywista temperatura i warunki środowiskowe pozostają w granicach specyfikacji materiału.
Produkcja niestandardowych zatyczek silikonowych
Rozwój geometrii
Średnicę łba, wysokość całkowitą, długość wsunięcia, szerokość rowka i głębokość rowka można regulować w zależności od projektu panelu.
Optymalizacja dopasowania
Rowek ustalający można opracować w oparciu o rzeczywistą grubość panelu i tolerancję otworu, aby osiągnąć wymagane warunki montażu i mocowania.
Opcje materiału i wyglądu
Twardość silikonu, kolor, wykończenie powierzchni i specyfikację związku można wybrać zgodnie ze środowiskiem urządzenia i wymaganiami identyfikacyjnymi.
Programowanie oparte na przykładach-
Istniejące wtyczki, rysunki, pliki CAD lub próbki paneli można wykorzystać jako odniesienia do opracowania prototypu i późniejszej produkcji seryjnej.
Często zadawane pytania
Czy silikonową zaślepkę można zamontować na panelu powlekanym lub malowanym?
Tak. Panele powlekane można stosować, gdy ostateczne wymiary otworu mieszczą się w określonej tolerancji. Podczas weryfikacji dopasowania należy uwzględnić grubość powłoki wokół otworu.
Czy wtyczkę można wyjąć, aby uzyskać dostęp do panelu w późniejszym czasie?
Tak. Elastyczna konstrukcja umożliwia wyjęcie wtyczki w przypadku konieczności uzyskania dostępu do otworu. Metoda usuwania powinna unikać przecinania lub nadmiernego rozciągania części ustalającej.
Czy przed montażem wtyczki trzeba zdemontować panel?
Nie koniecznie. W przypadku dostępnych otworów zaślepkę można z reguły zamontować bezpośrednio z powierzchni panelu. Dostępną przestrzeń roboczą należy sprawdzić w przypadku, gdy otwór znajduje się w pobliżu innych elementów.
